Yolu işaretleme çubuğu- Nokta yapımcısı

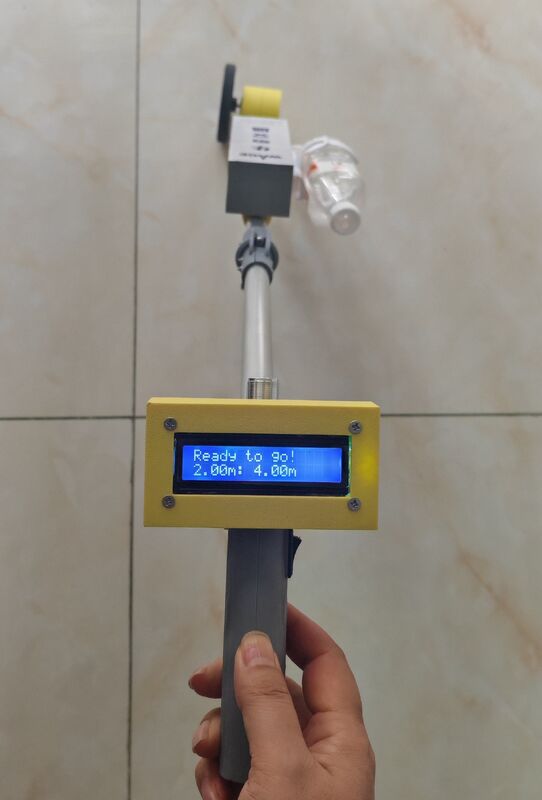

Yol Çizgi İşaretleyici (Asfalt Nokta İşaretleyici)

Yol çizgi yerleşimleri için bir konumlandırma aracıdır. Termoplastik ve soğuk sprey yol çizgi makineleri için referans sağlamak üzere asfalta işaretleyici noktalar püskürtür, geleneksel şerit ölçümü ve kireç işaretlemenin yerini alır.

İleri doğru itildiğinde, zemine temas eden ölçüm tekerleği asfalt üzerinde döner ve eş eksenli döner enkoderi çalıştırır. Tekerleğin tam dönüşü başına sabit darbeler verilir. Kontrolcü, darbe sinyallerine göre seyahat mesafesini hesaplar. Sabit bir tekerlek çevresi ile yer değiştirme doğru bir şekilde ölçülebilir. Daha küçük tekerlek daha yüksek hassasiyet sağlar.

Ana Uygulamalar

1.    Kesikli çizgi yerleşimi: Ulusal standart kesikli çizgi spesifikasyonlarına (örneğin, 2-4) uyan aralıklı referans noktaları oluşturur. Çizgi makineleri, katı ve boşluk boyutuna uyumu sağlamak için noktalara göre çalışır.

2.    Özel çizgi konumlandırma: Boyuna yavaşlama çizgileri, kılavuz çizgiler, gürültü şeritleri, zebra geçitleri ve delineatör konumları için yerleşim.

3.    Ölçüm tekerleği fonksiyonu: İnşaat kilometre istatistikleri için mürekkep püskürtme olmadan yalnızca mesafe modu.

Bileşenler

·         Enkoder ölçüm tekerleği: Seyahat mesafesi alımı, tekerlek çevresi 300 mm

·         Ana kontrol kartı: Dahili lityum pil

·         Mürekkep püskürtme nozulu: Asfalt üzerine yerleşim işaretleri yapmak için su bazlı mürekkep (beyaz veya diğer renkler) püskürtür

·         Mürekkep haznesi: Mürekkep depolama için sıradan meşrubat şişesi kullanılabilir

·         Gövde: Kolay taşıma için alüminyum alaşımlı katlanabilir itme kolu

·         Kontrolcü: İşletim parametrelerinin yapılandırılması için

Anahtar Özellikler

·         Kesikli çizgi ayarı: Özel çok segmentli parametre yapılandırması

·         Mesafe ölçümü: Otomatik toplam inşaat kilometre sayımı

·         Nokta işaretleme doğruluğu: ±2 mm
